Кріплення насадки: Picatinny, Dovetail чи адаптер — що вибрати і чому це критично

Система кріплення тепловізійної насадки є критично важливим компонентом, який часто недооцінюють при виборі обладнання. Неякісне або неправильно підібране кріплення може зробити марними навіть найдорожчі тепловізори, призводячи до втрати точності та ненадійної роботи системи. Розуміння особливостей різних типів кріплень допоможе зробити правильний вибір та уникнути дорогих помилок.

Основні типи кріплень та принципи роботи

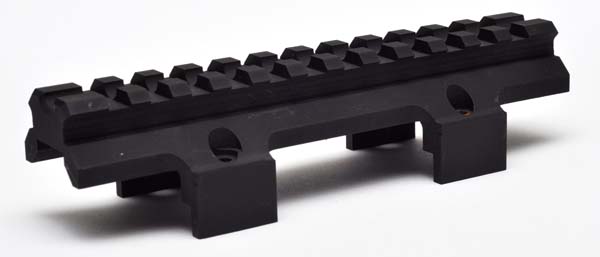

Система Picatinny (MIL-STD-1913) є сучасним стандартом для тактичного обладнання. Вона представляє собою рейку з поперечними пазами шириною 5,23 мм, розташованими через кожні 10,54 мм. Кріплення здійснюється за допомогою спеціальних затискачів з поперечними виступами, які входять в пази рейки та фіксуються гвинтами або ексцентриковими затискачами.

Головна перевага Picatinny полягає в можливості швидкого встановлення та зняття обладнання без втрати калібрування. Правильно встановлене кріплення може витримувати навантаження понад 1000G при стрільбі з крупнокаліберної зброї. Точність позиціонування досягає 0,1 мільрадіана при використанні якісних компонентів.

Система Dovetail (ластівчин хвіст) є традиційним європейським стандартом, особливо популярним в мисливській оптиці. Представляє собою трапецієподібну канавку шириною 11 або 21 мм з кутами нахилу 45 або 60 градусів. Кріплення здійснюється за рахунок точного механічного сполучення форм та затягування фіксуючих гвинтів.

Dovetail забезпечує дуже стабільне з'єднання через велику площу контакту, але має обмежену можливість швидкого встановлення. Цей тип кріплення особливо популярний серед мисливців завдяки естетичному вигляду та традиційному підходу до оформлення зброї.

Критичність якості кріплення та Zero shift

Явище Zero shift (зміщення нуля) є прямим наслідком нестабільності системи кріплення. Навіть мікроскопічні зміщення насадки призводять до значних помилок на великих дистанціях. Зміщення на 0,1 мм на рівні кріплення може спричинити відхилення точки влучення на 10-15 см на відстані 300 метрів.

Основні причини zero shift:

• Недостатній момент затяжки кріпильних елементів.
• Неякісна обробка контактних поверхонь.
• Деформація кріпильних елементів під навантаженням.
• Зношування контактних поверхонь при багаторазовому встановленні.
• Температурні деформації різних матеріалів кріплення

Якісні кріплення виготовляються з високоміцних алюмінієвих сплавів або сталі з точністю обробки до 0,02 мм. Контактні поверхні мають твердість не менше 60 HRC та покриваються спеціальними покриттями для зменшення зношування. Момент затяжки має бути точно дотриманий згідно з рекомендаціями виробника, зазвичай 15-25 Нм для стандартних кріплень.

Дослідження показують, що якісні кріплення зберігають точність позиціонування в межах 0,05 мільрадіана після 1000 циклів встановлення-зняття. Неякісні аналоги можуть втрачати точність вже після 10-20 циклів, що робить їх непридатними для серйозного використання.

Специфіка адаптерів для різної оптики

Більшість тепловізійних насадок постачаються з стандартними кріпленнями Picatinny, але існуюча оптика може мати інші системи кріплення. В таких випадках використовуються адаптери, які дозволяють узгодити різні стандарти без втрати функціональності.

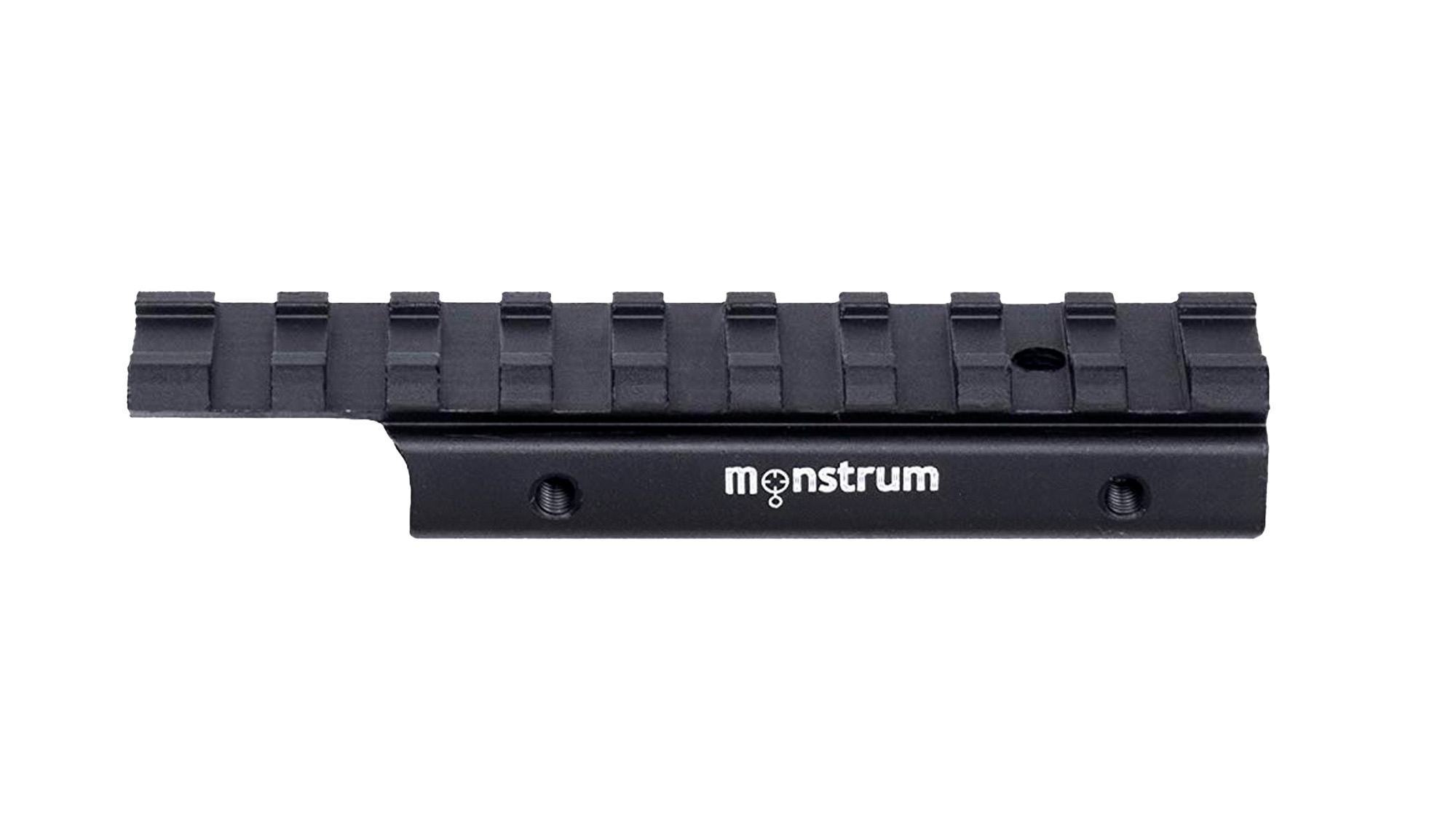

Адаптери Picatinny-to-Dovetail дозволяють встановлювати сучасні тепловізійні насадки на традиційні мисливські прицільні рейки. Якісні адаптери виготовляються з цільного куска металу методом фрезерування, що забезпечує максимальну жорсткість конструкції. Дешеві литі адаптери можуть мати внутрішні напруження та деформуватися під навантаженням.

Для прицілів Schmidt & Bender, Zeiss та інших преміальних брендів часто потрібні спеціальні адаптери з урахуванням конкретних розмірів та форми оригінальних кріплень. Такі адаптери зазвичай виготовляються на замовлення та коштують 200-500 доларів, але забезпечують ідеальну сумісність.

Критерії вибору якісного адаптера:

• Виготовлення з цільного куска авіаційного алюмінію.
• Точність обробки контактних поверхонь не гірше 0,05 мм.
• Наявність антикорозійного покриття та маркування виробника.
• Сертифікація відповідності військовим стандартам.
• Гарантія виробника не менше 2 років.

Встановлення та налаштування тепловізійної насадки

Правильна послідовність встановлення тепловізійної насадки має критичне значення для збереження точності. Перед встановленням необхідно ретельно очистити всі контактні поверхні від забруднень, масел та старих мастильних матеріалів. Навіть мікроскопічні частинки можуть призвести до нестабільності кріплення.

Момент затяжки має контролюватися динамометричним ключем. Недостатня затяжка призводить до люфтів та зміщень при стрільбі. Надмірна затяжка може деформувати кріпильні елементи або пошкодити різьбу. Рекомендований момент для більшості кріплень становить 20±2 Нм.

Після встановлення обов'язково проводиться перевірка на наявність люфтів. Насадка не повинна мати жодних рухів у всіх площинах. Для перевірки можна використовувати індикатор годинникового типу з точністю 0,01 мм. Будь-які переміщення понад 0,02 мм вказують на проблеми з кріпленням.

Особливості різних брендів та моделей

Провідні виробники тепловізійних насадок зазвичай комплектують свою продукцію фірмовими кріпленнями, розробленими спеціально для конкретних моделей. Такі кріплення забезпечують оптимальну сумісність та максимальну продуктивність, але можуть мати обмежену універсальність.

Бренди типу LaRue Tactical, Spuhr та American Defense Manufacturing спеціалізуються на виготовленні універсальних високоякісних кріплень, сумісних з широким спектром обладнання. Їхня продукція часто перевершує за якістю оригінальні кріплення, але коштує значно дорожче.

Бюджетні рішення від виробників типу UTG, NcStar часто мають прийнятну якість для нерегулярного використання, але можуть виявляти проблеми при інтенсивній експлуатації або екстремальних умовах.

Рекомендації від експертів TOPOPTICS

Економія на системі кріплення є однією з найпоширеніших помилок при комплектації тепловізійного обладнання. Різниця в ціні між якісним та дешевим кріпленням зазвичай становить 100-300 доларів, що незначно порівняно з вартістю самого тепловізора, але критично впливає на його ефективність.

У каталозі TOPOPTICS представлені кріплення від перевірених виробників для всіх типів тепловізійних насадок. Ми рекомендуємо завжди інвестувати в якісну систему кріплення як основу надійної роботи всієї системи.

Для клієнтів TOPOPTICS ми надаємо безкоштовні консультації щодо сумісності кріплень з конкретними моделями зброї та оптики, а також допомагаємо з правильним встановленням та налаштуванням.

Інвестиція в якісне кріплення завжди виправдовує себе через підвищення ефективності дорогого тепловізійного обладнання. Команда TOPOPTICS готова надати професійні консультації та допомогти з вибором оптимального рішення для ваших конкретних потреб та умов використання.
